一、构造

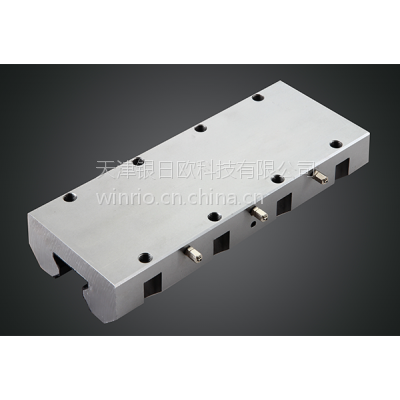

      阻尼器是与专用的翻滚直线导轨副配套运用，由基体及坚持油膜的塑料层构成，是一种能够进步翻滚直线导轨副阻尼及抗振功能的高功能功能部件。

二、特色

       1、利用油膜阻尼吸振，进步数控机床或机械设备的加工质量及延伸刀具寿数。

       2、可保护过载情况下的翻滚直线导轨副。

       3、装置方便，与作业台直接衔接固定，无需更改作业台的尺度。

       4、简单易用，选用与滑块一样的会集光滑办法。

       5、具有翻滚直线导轨副低冲突、高速和高精度的优点，一起兼具有静压导轨的高阻尼吸振特性。

三、订购编号

      请运用阻尼器编号进行订购，其编号规矩及含义如下：

四、尺度表

      1、法兰型

      2、矩形

五、装置办法

    1、阻尼器在滑块和导轨装置好后装置，导轨水平面和笔直面直线度请求在0.006mm/500mm以内。

     2、装置前先将铜螺孔帽装置好，铜螺孔帽装置办法：

        1）装置前，导轨的装置螺钉按规则的紧固力矩拧紧；

        2）将铜螺孔帽放入放入导轨装置沉孔内，铜螺孔帽有锥度的一边向下，如图A；

        3）把一块平整的铁块放到铜螺孔帽上，用铁锺笔直敲击铁块（如图B），直至铜螺孔帽的过盈飞边切除出来，用布将导轨面及铜螺孔帽的飞边擦洁净，持续用铁锤笔直敲击铁块，直到铜螺孔帽与导轨面相平，最终运用油石将铜螺孔帽外表油平。

     3、阻尼器装置

    1）办法一：

          a.确保导轨外表和阻尼器内外表无油；

          b.导轨顶面和阻尼器顶面均标有类型、出厂编号符号和箭头，按相对应的编号和箭头方向将阻尼器套入导轨上两个滑块之间，如图C；

          c.用手拧紧阻尼器的装置螺钉，安放千分表在阻尼器的旁边面两个角上，如图D；

          d.侧向推进阻尼器（如箭头方向所示）使其压在导轨上，并将千分表指针设为0；

          e.推进阻尼器另一面（如箭头方向所示），使其压在导轨上，如图E；

          f.读取并记载两千分表读数，核算丈量的平均值；

         g.调整阻尼器至数值一半；

         h.运用力矩扳手拧紧螺栓；

         i.拆下阻尼器旁边面一边的堵头，装置光滑管接头并开始供油，主张光滑油粘度为*** VG68以上。

     2）办法二：（若机床构造限制无法运用运用办法一时可选用此法）

         a.在阻尼器的内外表均匀地涂改一层与机床会集光滑一样牌号的光滑油；

         b.按出厂编号符号和箭头将阻尼器套入导轨上两个滑块之间；

         c.阻尼器旁边面衔接光滑接头，衔接油泵，然后把作业台装置到滑块上，用力矩扳手按相应的力矩请求把一切衔接滑块的螺钉拧紧，而衔接阻尼器的螺钉只需用手悄悄带紧；

         d.运用油泵对阻尼器供油，然后小幅度推进作业台滑动两三个来回，再对阻尼器供油，重复两到三次，最终用力矩扳手把衔接阻尼器的螺钉按请求拧紧。
